在调整

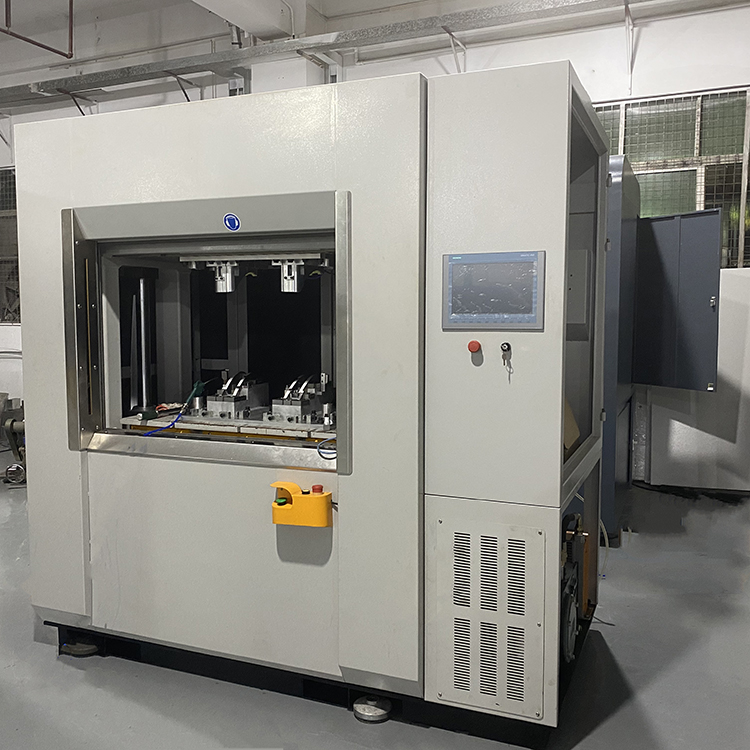

振动摩擦焊接机的参数需综合考虑材料特性、焊接质量要求及设备能力，核心参数包括频率、振幅、压力、时间及焊接深度，调整步骤如下：
一、明确材料与焊接要求
材料类型：不同材料（如PP、PA6、金属等）的熔点、粘度、分子结构差异显著，直接影响参数选择。例如，PP与PA66焊接需熔点差≤38℃，否则易虚焊。
焊接质量目标：根据强度、密封性、外观等要求确定参数范围。例如，汽车燃油管路需高密封性，需严格控制焊接深度和压力。
设备能力：确认设备的最大振幅、频率范围、夹具刚度及位移传感器响应速率，避免参数超出设备极限导致工艺波动。
二、初始参数设定
频率：
高频模式（200-240Hz）：适合小型件或薄壁件（如油壶、电子设备外壳），振动位移小，热输入集中。
低频模式（80-120Hz）：适合大型件或厚壁件（如汽车进气歧管），振动位移大，热输入均匀。
推荐值：初始可设为240Hz（高频）或100Hz（低频），根据材料响应调整。
振幅：
高频模式：振幅范围0.5-1.8mm，初始设为1.0mm（中值），避免过大导致烧蚀或过小热输入不足。
低频模式：振幅范围2-4mm，初始设为2.5mm，根据材料流动性调整。
调整原则：振幅越大，焊接时间越短，但清洁度可能变差；振幅越小，焊接时间越长，需平衡效率与质量。
压力：
常用范围：0.5-2.0MPa，初始设为1.0MPa（中值）。
调整原则：压力过高易导致熔体流出焊缝区域，形成冷焊缝，降低强度；压力过低则热输入不足，接头弱。
特殊材料：含玻璃纤维的材料需限制熔体流动，避免玻纤排布方向改变，压力可适当降低。
时间：
焊接时间：初始设为3-5秒，根据材料熔融速率调整。例如，PP材料焊接时间可缩短至1-2秒，而金属材料可能需要更长。
保压时间：通常为焊接时间的0.5倍，确保材料充分塑性变形和致密化。
焊接深度：
临界阀值：决定焊缝强度的关键因素。当焊接深度超过临界值（稳态流动阶段的最小深度），强度可达母体材料强度。
调整原则：初始设为1.5mm（中值），通过金相分析确认是否达到稳态流动阶段，未达到则增加深度。
三、试焊与评估
小批量试焊：按初始参数焊接少量样品，观察接头显微结构、烧损区、孔洞、未熔合带等缺陷。
力学测试：进行剪切强度、拉伸强度测试，断口形貌分析，确认是否达到设计要求。
金相分析：评估接头区域的晶粒分布、界面状态、孔隙与夹杂分布，优化参数以减少缺陷。
四、参数迭代与优化
优先调整频率与振幅：若接头未完全熔合，可延长焊接时间或提高局部温度（如增加振幅），但需控制避免过热。
调整压力与焊接深度：若存在微裂纹或孔洞，增大上顶压力以提高致密性；若力学性能波动大，建立参数与结果的统计分析，确定关键因子（如振幅、频率、压力的组合区间）。
优化焊接时间：根据材料熔融速率调整焊接时间，避免过长导致热降解或过短导致虚焊。
五、长期稳定性验证
重复性试验：对优化后的参数组合进行多次焊接，统计接头强度、断口类型、缺陷分布和几何尺寸的一致性。
波动范围控制：若波动超出规定范围（如强度标准差＞5%），回到上一阶段再次优化参数。
六、工艺规程固化
参数记录：将成功的参数组合、夹具设置、清洁流程、对中方法、润滑与冷却策略整理成工艺规程。
跨班组执行：确保不同班组按统一标准操作，减少人为因素导致的质量波动。
持续改进：定期回顾工艺数据，利用统计过程控制（SPC）方法分析参数趋势性变化，预测设备或模具性能衰退，进行预测性维护。
