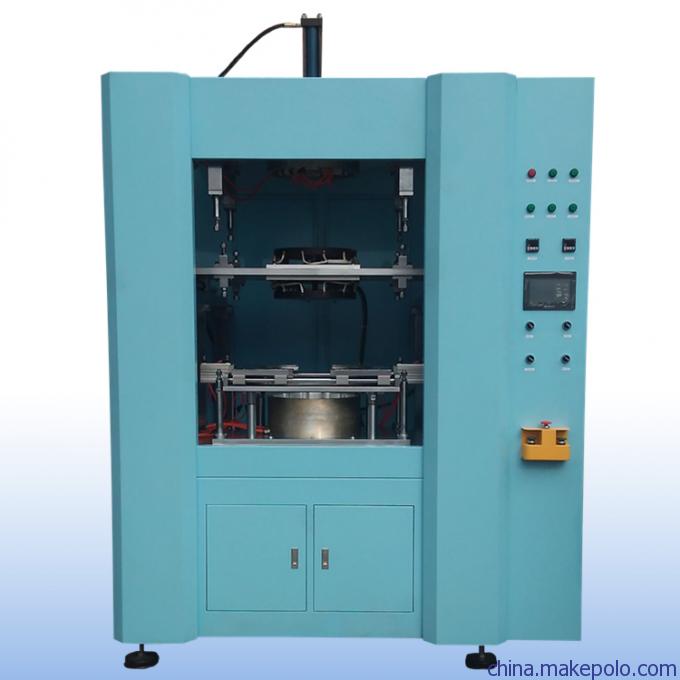

热板机作为一种利用电热熔化原理实现塑料焊接的设备，其结构特点直接影响焊接精度、效率及适用性。以下从核心部件、机械设计、控制系统及辅助功能四个方面详细解析其结构特点：
一、核心部件：加热系统
加热系统是热板机的核心，直接影响焊接质量，其设计需兼顾高效加热与温度均匀性：
加热板材质与结构：
材质：通常采用高导热性金属（如铝合金或铜合金），表面镀硬铬或特氟龙涂层，防止塑料粘连并延长使用寿命。
结构：加热板内部嵌入电热管（如镍铬合金丝），通过热传导使表面温度均匀升高。部分机型采用分区加热设计，可独立控制不同区域的温度，适应复杂工件需求。
温度控制模块：
PID温控器：通过比例-积分-微分算法精确调节加热功率，确保温度波动范围在±1℃以内。
温度传感器：采用热电偶或PT100传感器，实时监测加热板表面温度，反馈至控制系统进行动态调整。
加热功率：根据工件材质和尺寸，加热功率通常在1-10kW之间，可快速达到熔接温度（如PP材料需230-260℃）。
二、机械系统：高精度运动机构
机械系统需实现加热板的精准移动、工件的定位与压合，其设计需满足稳定性与重复性要求：
运动方式：
立式结构：加热板垂直上下移动，适用于小型工件或空间受限场景。
卧式结构：加热板水平移动，便于焊接大型或长条形工件（如汽车保险杠）。
多轴联动：部分高端机型配备X/Y/Z三轴运动系统，可实现复杂轨迹焊接。
导向机构：
直线导轨：采用高精度滚珠直线导轨，承载加热板运动，确保移动平稳无卡顿。
油压缓冲系统：在加热板接近工件时减速，减少冲击力，避免工件变形或移位。
工件定位与夹持：
快速换模夹具：通过气动或液压驱动，快速固定工件，定位精度可达±0.05mm。
可调式限位块：根据工件尺寸调整限位位置，适应不同规格产品的焊接需求。
三、控制系统：智能化与可编程性
控制系统是热板机的“大脑”，需实现温度、时间、压力的精确协同控制：
PLC控制单元：
采用品牌PLC，通过程序逻辑控制加热、移动、压合等动作顺序。
支持多段焊接工艺设置（如预热、熔融、保压、冷却），每段参数可独立调整。
人机界面（HMI）：
触摸屏操作界面，可直观设置焊接参数（温度、时间、压力）、存储工艺文件（zui多支持100组）。
实时显示设备状态（如当前温度、压力值、故障代码），便于操作人员监控与调试。
安全保护功能：
超温保护：当加热板温度超过设定值时，自动切断电源并报警。
过载保护：检测电机或气缸负载异常时，停止设备运行并提示故障。
急停按钮：紧急情况下可立即停止所有动作，确保操作安全。
四、辅助功能：提升效率与可靠性
为适应工业化生产需求，热板机通常配备以下辅助功能：
冷却系统：
风冷/水冷：焊接完成后，通过强制冷却（如风扇或循环水）加速工件固化，缩短生产周期。
冷却时间可调：根据工件材质和厚度，冷却时间可在0-60秒范围内设置。
排烟装置：
焊接过程中产生的烟尘通过集气罩收集，经滤芯过滤后排放，改善车间环境。
数据记录与追溯：
部分机型支持焊接数据（如温度曲线、压力值）自动存储，可通过USB或网络导出，便于质量追溯。
模块化设计：
加热板、夹具等部件采用快速更换设计，可在10分钟内完成型号切换，适应多品种小批量生产。
