飞边（溢料）外露是

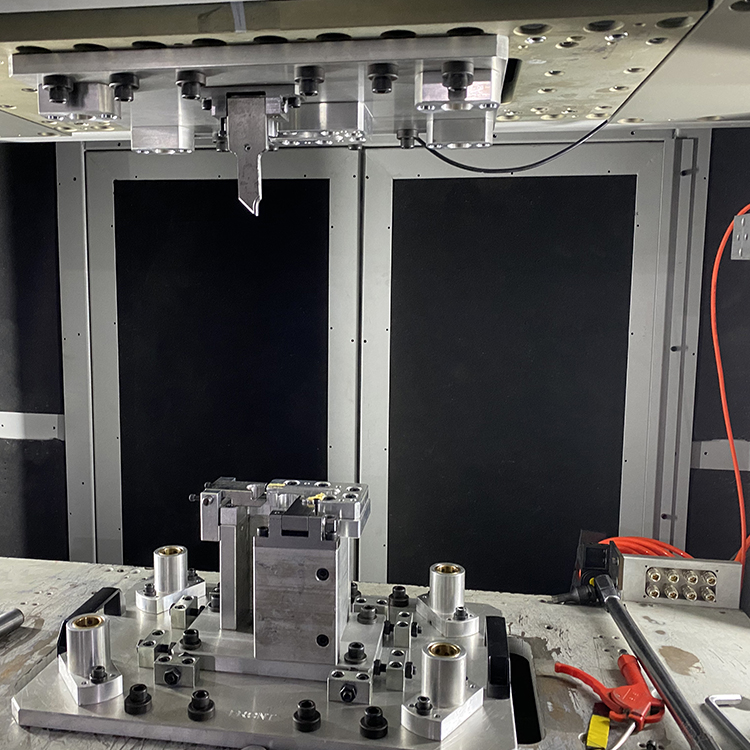

振动摩擦焊接机zui头疼的外观缺陷，根源：摩擦熔融的塑料在挤压力下向外流淌。解决方案分为产品结构设计（治本）、工装夹具优化、设备参数调试、来料管控四层，制造业量产落地版。具体如下，仅供参考：
一、优先方案：产品结构设计（重要，参数无法弥补结构缺陷）
1. 设计溢料容纳槽（挡料台阶，行业标准方案）
1）内外侧加工溢料仓（储料槽）
焊缝内外做台阶，熔融多余塑料流入槽内，不会跑到产品外观面。
尺寸参考通用经验：
槽深度：0.6～1.0mm；槽宽度≥1.2mm
挡料壁厚度 ≥1.2mm，不能太薄，焊接受压变形失效
2）振动方向注意
熔料会优先沿着水平振动往复方向流动，该方向溢料槽需要加宽加深。
2. 采用凹凸止口定位（限位结构）
公母止口互相咬合，限制壳体横向偏移，避免间隙变大造成熔料大量挤出；
止口单边配合间隙控制：0.05～0.15mm，间隙过大 = 大量飞边。
3. 焊缝避开外观可视面
尽量将焊接缝布置在产品非外观区域；若焊缝必须在外观面，增加遮挡唇边遮蔽飞边。
4. 合理控制焊接熔深
常规熔深 0.3～0.6mm 即可满足气密强度；不要盲目加大熔深，熔深越大，熔融塑料越多，飞边必然增多。
警示：没有溢料槽的外观件，想要完全杜绝外露飞边难度极大，后期需要人工修剪，增加工序成本。
二、设备参数优化调试（量产现场立刻调整）
前提：优先使用位移模式（深度控制），不推荐单纯时间模式，熔深稳定，溢料可控。
振幅（核心参数）
振幅越大，摩擦产热越快、熔料越多，飞边显著增加。
对策：在满足焊接强度前提下，选用zui小可行振幅
常规：0.6～1.2mm 起步调试，不要直接拉满 1.6~2.0mm 大振幅。
焊接压力
压力过高，熔融塑料被强力挤压向外溢出；
调试逻辑：逐步降低焊接压力，平衡强度与溢料，压力不要过载。
振动分段设置（高端机型支持）
di一段：小幅振幅起振，缓慢建立熔膜
第二段：主焊接段稳定振幅
避免一开始大功率剧烈摩擦，瞬间大量熔体涌出形成粗大飞边。
保压参数
振动停止后的保压压力不宜过高！
振动停止，塑料处于熔融状态，过高静态压力会持续把熔料挤出，形成二次飞边。
❌错误操作：为追求气密性，一味加大压力、加大熔深。
三、工装夹具优化（极易被忽略）
工件充分贴合支撑，避免壳体局部悬空
悬空区域受压变形，接合面缝隙变大，熔料从缝隙挤出产生飞边；
壳体大面积产品，型腔内部增加仿形支撑块，保证焊接时贴合均匀。
限位防偏移
夹具四周增加侧向限位块，限制工件左右滑移；工件振动时一旦偏移，配合间隙瞬间变大，飞边集中单侧外露。
夹持力度适中
夹紧过紧导致塑件变形，配合面错位、产生缝隙；夹紧松动同样发生滑移。
模具定期检查
长期生产夹具磨损、定位槽变大，间隙超标，定期校验治具尺寸。
四、来料注塑件品质管控
塑件平面度翘曲不能超标！
壳体翘曲→焊接时接合面贴合不良，存在缝隙，熔融塑料向外窜出形成连续飞边。
改善：优化注塑工艺、治具预定型、增加冷却。
焊缝区域不能有披风、缩水、厚薄不均
局部厚薄差异，摩擦受热不一致，局部过量熔融产生集中飞边。
焊接面禁止油污、脱模剂
油污会降低熔体粘度，塑料流动性变强，更容易挤出形成细长飞边。
五、工艺折中方案（结构无法修改时的补救手段）
调整焊接方向：让易见外观面避开熔料主要流动方向；
焊后增加简易修剪工序（热风修边、冷切刀修边），适合小批量；
材料微调：同等条件下，高流动性塑料（低熔指 PP、PA）更容易产生飞边，可以和材料厂商沟通选用偏高粘度牌号。
六、常见调试误区避坑
❌“想要焊牢，必须加大振幅、加大压力”
正确：合适熔深 + 稳定界面熔膜即可达标，过量热量只会产生多余溢料；
❌飞边出现di一反应加长振动时间
时间变长 = 熔深变大，飞边只会更多；优先降低振幅、压力；
❌止口间隙做大方便放产品
间隙＞0.2mm，几乎很难控制飞边外露。
七、快速调试排查顺序（车间实操流程）
检查塑件是否翘曲、来料尺寸是否超差
检查工装支撑是否到位、定位间隙是否超标
确认是否启用位移闭环控制模式
逐步下调振幅、焊接压力，测试焊接强度与飞边变化
核对产品图纸是否设计溢料槽
调整保压压力，避免停振后持续挤压熔体
