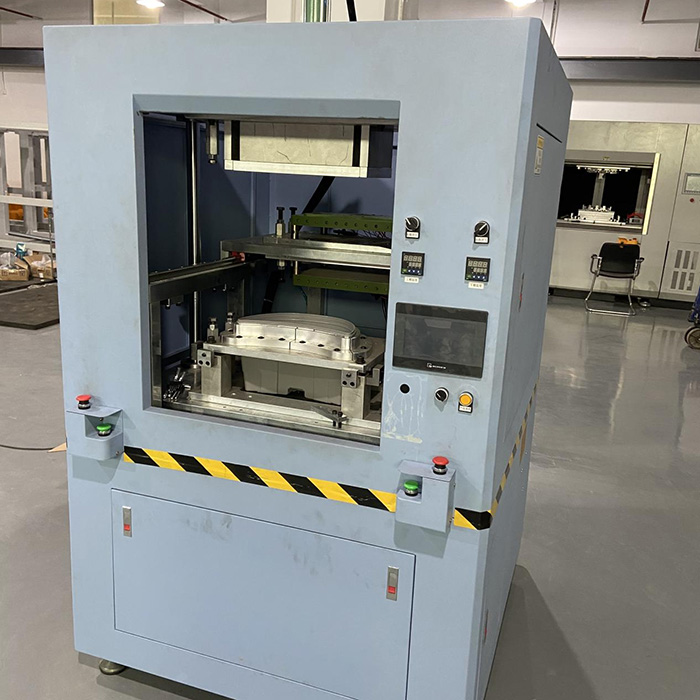

热板机保证加热板温度均匀的措施。热板板面温差过大，会出现同一产品一边焊牢、一边虚焊开裂；同批次产品品质不稳定。目标：板面温差控制在±10℃以内，高精度密封件尽量控制 ±5℃。具体如下：
一、硬件设计层面（设备本身基础）
1. 热板本体材质与结构
- 优先选用厚铝合金板，铝板厚度建议≥20mm，铝板导热快，匀热效果好；薄铝板很容易出现中间与边缘温差大。
- 电热管排布合理：发热管均匀密布，边角位置也要布置加热管；不要集中只放中间。
- 大面积热板（＞400mm）选用分区独立控温，分成 2 区 / 4 区，各自热电偶 + PID 温控，弥补边缘散热快的问题，这是大尺寸工件有效的方案。
2. 热电偶安装方式（关键，很多温差来自这里）
- 热电偶必须埋入热板孔内紧贴板体**，不能悬浮、贴在表面；悬浮会造成测温虚高 / 虚低，实际板面和仪表读数偏差巨大。
- 多点测温：大板不止 1 个热电偶，边角位置也要布置测温点，监控边缘温度。
- 热电偶螺丝压紧，不能松动；松动会测温漂移，板面实际温度忽高忽低。
3. 保温隔热处理
加热板背面、四周侧面加装隔热石棉板 / 陶瓷隔热垫。
没有隔热，热板四周向空气大量散热，边缘温度比中间低 20‑40℃，直接造成两边虚焊。
二、开机操作工艺（现场生产必须执行）
1. 充分恒温，禁止升温即生产
设定温度到达后，继续恒温 10‑20 分钟再投产。
刚到设定值只是热电偶位置达到温度，整块铝板还没有热透，边缘温度偏低，直接生产会时好时坏。
2. 环境气流避开直吹加热板
车间风扇、流水线风机、空调风口不要直吹热板；气流直吹会局部快速散热，造成局部温度偏低。必要做挡风防护。
3. 定期用红外测温仪实测校验
温控仪表只是参考，用红外测温枪扫描热板多个点位（中间、四角），确认真实板面温度。
现象：仪表显示 210℃，实测边角只有 170℃，就是典型不均匀。
三、使用维护带来的不均匀问题与对策
1. 热板表面堆积碳化塑胶残渣
碳垢导热差，局部受热异常；残渣堆积位置熔融不足，焊接不良。
✅每班停机趁温热清理板面碳化塑料；禁止硬物刮伤特氟龙涂层。
2. 特氟龙涂层破损脱落
涂层局部掉了，塑胶粘板、局部热传导异常；需要重新喷涂特氟龙。
3. 电热管老化，部分发热管功率衰减 / 损坏
个别加热管烧坏，该区域发热不足，板面出现低温区。
✅现象：同一区域长期虚焊；检测每根加热管电阻，损坏直接更换。
4. 热电偶老化、漂移
热电偶使用久产生温漂，仪表读数不准，实际板面温度偏差。定期红外比对，漂移过大更换热电偶。
四、工装工艺补偿（已经存在轻微温差时补救）
1. 若设备硬件无法改造，允许小幅调整工艺：适当延长加热时间，补偿低温区域熔融不足，不要单纯加高设定温度（中间位置会过热分解）。
2. 工件压向热板时，工件要完整贴合板面，不能翘边；工件翘曲会造成局部接触不到热板，表现类似温度不均。
